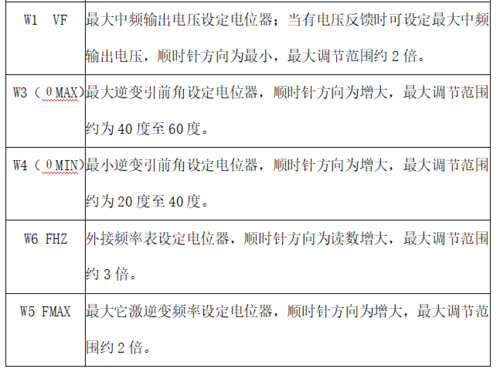

中頻爐控制板電位器調節使用說明

校準頻率表（W6）

主控板上的DIP開關均撥在OFF位置，面板上的“給定”電位器逆時針旋至最小。把示波器接在Q5或Q6的管殼上，測逆變觸發脈沖的它激頻率（它激頻率可以通過W5來調節），調節W6微調電位器，使頻率表的讀數與示波器測得的相一致。

若中頻電源用的是專用中頻頻率表，則可免去此步調試。但還是推薦使用直流毫安表頭改制的頻率表，這一方面是可以測得最高它激頻率，另一方面是價格便宜。

起振逆變器（W5）

首先檢查逆變晶閘管的門級線連接是否正確，逆變未級上的LED亮度是否正常，不亮則說明逆變末級的E和C接線端子接反了；再把主控板上CON3-5對外的連線解掉，看熄滅的LED逆變末級是否處在逆變橋的對角線位置。

把主控板上的DIP開關均撥在OFF位置，把面板上的“給定”電位器逆時針旋到底，調節控制板上的W5微調電位器，使最高它激頻率高于槽路諧振頻率的1.2倍，W3、W4   微調電位器旋在中間位置。把面板上的“給定”電位器順時針稍微旋大，這時它激頻率開始從高往底掃描（從頻率表中可以看出），逆變橋進入工作狀態，開始起振，若不起振，表現為它激信號反復作掃頻動作，可調節中頻電壓互感器的相位，即把中頻電壓互感器20V繞組的輸出線對調一下。

若把中頻電壓互感器20V繞組的輸出線對調后，仍然起動不起來。此時應確認一下槽路的諧振頻率是否正確，可以用電容/電感表測量一下電熱電容器的電容量及感應器的電感量，計算出槽路的諧振頻率，當槽路的諧振頻率處在最高它激頻率的0.6-0.9的范圍內時，起動應該是很容易的。再著就是檢查一下逆變晶閘管是否有損壞的。

整定逆引前角（W3   W4）

逆變起振后，可做整定逆變引前然的工作，把DIP開關均打在OFF位置，用示波器觀察電壓互感器100V繞組的波形，調節主控板上W4微調電位器，使逆變換相引前角在22°左右，此時中頻輸出電壓與直流電壓的比為1.2左右（若換相重疊角較大，可適當增大逆變換相引前角），此步整定的是最小逆變引前角，一般期望它盡可能的小，當然，過小的逆變換相此前角會使逆變換相失敗，表現為中頻電壓升高時，會出現重復起動。

再把DIP-3開關打在ON位置，調節主控板上W3微調電位器，整定最大逆變換相引前角。根據不同的中頻輸出電壓的要求，最大逆變換相引前角亦不同，如中頻裝置三相輸入電壓為380V，額定中頻輸出電壓為750V時，則要求最大逆變換相引前角在42°左右，此時，中頻輸出電壓與直流電壓的比為1.5。一般期望它盡可能的大些，這在系統輸入電壓偏低時，仍可保證中頻輸出電壓到額定值，當系統輸入電壓偏高時，由于有電壓調節器的作用，中頻輸出仍然不會出現過電壓。

此項調試工作應在50%額定中頻輸出電壓下進行。注意，必須先調1.2倍關系，再調1.5倍關系，否則順序反了，會出現互相牽扯的問題。有時由于電壓表不準，給調試帶來錯誤的結論，所以應以示波器測得的引前角為準。

調試中若出現逆變引前角過大的現象，應檢查槽路諧振頻率是否過低。

額定輸出電壓的整定（W1）

在輕負荷的情況下整定額定輸出電壓，把主控板上的DIP開關均撥在OFF位置、W1微調電位器順時針旋至最大，把面板上的“給定”電位器順針旋大，逆變橋工作。繼續把面板上的“給定”電位器順時針旋至最大，此時輸出的中頻電壓接近額定值，逆時針調節W1微調電位器，使輸出的中頻電壓達到額定值。

在這項調試中，可見到這樣的現象，即直流電壓升到最大值后，中頻輸出電壓卻還能繼續隨“給定”電位器的旋大而上升。

在整定額定輸出電壓時，應在直流電流低于額定電流的條件下進行，否則會由于電流限幅的作用，使中頻輸出電壓調不上去。

至此，6只微調電位器全部調完，調試結束。
