中頻爐智能控制系統開關機程序

一、中頻爐操作規程：

1. 手動操作開機

1.1將手動|自動轉換開關扳置手動位置

1.2打開控制電源開關，控制電源指示燈亮

1.3按下主電合閘按鈕，合閘指示燈亮

1.4按下中頻爐啟動按鈕，中頻啟動指示燈亮

1.5順時針緩慢旋轉功率調節電位器

2. 手動操作關機

2.1逆時針緩慢旋轉功率調節電位器，使顯示儀表全部歸零

2.2按下中頻停止按鈕，中頻指示燈熄滅

2.3按下主電分閘按鈕，主電合閘指示燈熄滅

2.4關閉控制電源開關，電源指示燈熄滅，手動關機結束

二、自動操作程序

1. 將手動|自動轉換開關扳置自動位置

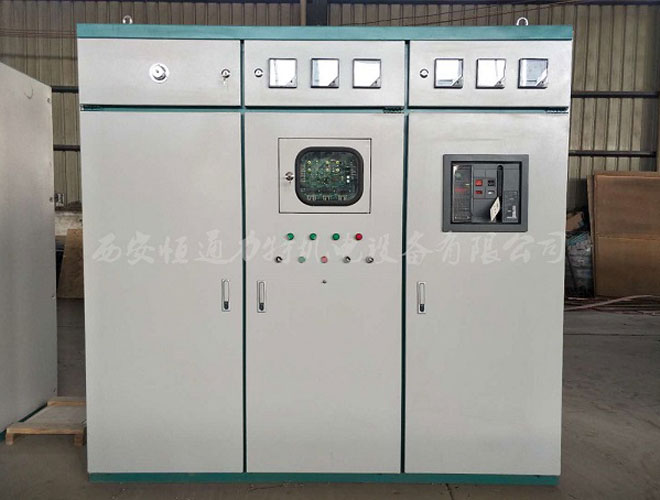

2. 打開中頻電源柜控制電源開關，控制電源指示燈亮

3. 打開操作臺控制電源開關，觸摸屏通電啟動

4. 進入觸摸屏操作界面，根據燒結工藝在觸摸屏程序段輸入加熱工藝或直接調取已保存工藝即可。

5. 點擊觸摸屏加熱開始圖標按鈕。

6. 按下自動啟動按鈕，開始自動執行加熱及保溫程序段，整個程序段執行結束后，設備將會自動停機。

三、觸摸屏加熱、保溫程序段設定

1. 觸摸屏總共分為16段執行程序，即8段加熱、8段保溫。

2. 根據工藝要求設定加熱段、保溫段的時間，計時單位（HMM）

3. 在16段加熱程序中，任何一段如果不需要進行加熱或保溫，直接把所有參數設置為0即可。
