中頻爐整流變壓器

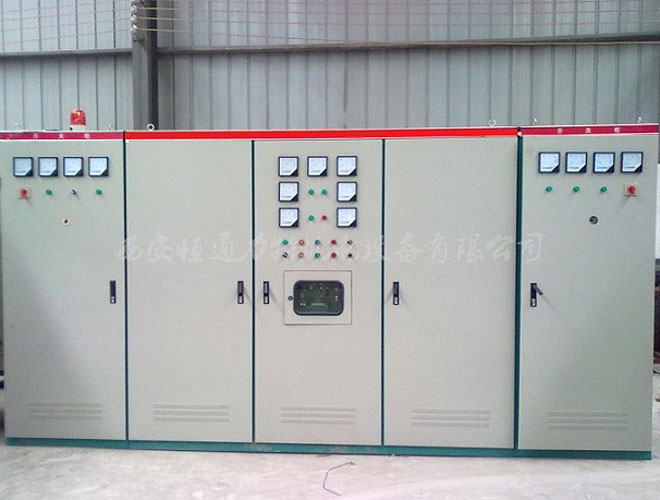

      中頻爐眾所周知都是由整流部分和逆變兩大部分組成，特別是大功率的中頻爐比如（1500KW、2000KW、3000KW、5000KW）這些大功率中頻電源整流器就是諧波源。整流器晶閘管的安全換流需要合適的電感值。整流電路不同的設計需要匹配不同的交流電源。從安全保護考慮，整流器也必須與電網隔離。因此，中頻電源的整流器，尤其大功率中頻電源的整流器，需要專配整流變壓器。下面恒通力特機電就整流變壓器的有關問題進行介紹。

      1.不平衡磁勢

      由于變壓器鐵心磁化曲線的非線性和不同的整流電路結構，整流變壓器的不平衡磁勢有三種。

      2.勵磁不平衡磁勢

       產生原因:變壓器鐵心磁化曲線的非線性致使各相的勵磁電流成為非正弦波形，其中含有基波分量和三次諧波分量，三次諧波電流屬零序分量。而電網為三相三線制，三次諧波電流分量就不可能在三相電網中流過，使勵磁電流不含三次諧波電流分量。不含三次諧波電流分量的勵磁電流將產生平頂磁通，而在每相繞組中感應出畸變尖頂電壓，其幅值為正常值的150% ~ 160%。

       應對措施:變壓器一次繞組 采用三角形接法，使勵磁電流中的三次諧波分量在三角形繞組中環流，從而保證二次繞組感應電壓為正弦波形。

       變壓器- 次繞組采用星形接法時， 二次繞組可接成三角形。三角形二次繞組將有被感應的三次諧波電流，從而使各次諧波的合成電壓基本為正弦波。

       3.交流不平衡磁勢和直流不平衡磁勢

       產生原因:整流變壓器二次電流均非正弦波，有的整流電路結構的非正弦波電流交流分量由基波和3次、6次、9次等諧波合成，此系列諧波屬零序分量，將產生交流不平衡磁勢;有的整流電路結構則只有直流分量，將產生直流不平衡磁勢。

       整流變壓器一-次側為星形時，二次諧波電流產生的交流不平衡磁勢會在--次繞組感應出幅值很高的3次諧波電壓，引起鐵心附加損耗。

       直流不平衡磁勢對三相鐵心整流變壓器影響不大。但對由三，只單相變壓器組成的整流變壓器，直流不平衡磁勢將使鐵心飽和。

       應對措施:

      1)變壓器一次繞組采用三角形接法。

      2)用不產生不平衡磁勢的整流電路。西安恒通力特機電設備有限公司專業生產制作中頻爐、中頻電爐、中頻感應爐、中頻熔煉爐、中頻燒結爐及電氣自動化控制于一體的實體公司，歡迎來電洽談13709114009
