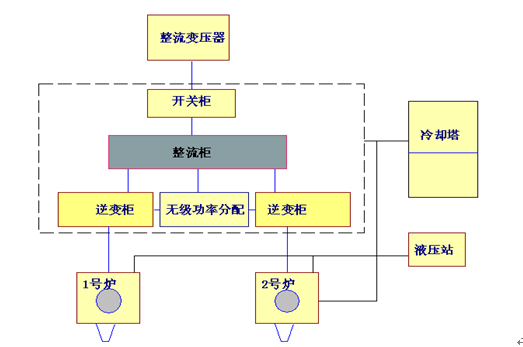

串聯一拖二電路特點及介紹

1．逆變器采用相控方式調節中頻電源的輸出功率，而不是由整流橋調節輸出功率，因此在熔煉過程中，可獲得恒功率輸出以縮短熔煉時間，節約電能，提高經濟效益。

2．在運行全過程中，裝置具有很高的功率因數。因?yàn)椴捎谜麟娐吩谶\(yùn)行過程中始終是全電壓輸出即控制角α=0°。而且對電網的諧波干擾減小到最低程度。

3．具有絕好的起動性能。本裝置采用串聯逆變技術，故可在任意負載工況下可靠起動，起動平穩，且對電網無沖擊，起動成功率達100%。

4．效率高。串聯逆變器采用半橋電路，主電路元器件數量相對減少，且有很高的功率因數，故有較高效率。

5．具有完善的保護與運行狀況監控系統。

6．有完整的監測系統

對逆變器，濾波電容器工作溫度采用溫度開關表進行監控，一旦冷卻水溫度超過設定值或出現水路故障發出警報并切斷電源。

對電容器采用壓力和溫度傳感器裝置進行監控，一旦電容器發生泄漏或溫度過高，發出警報并切斷電源。

對電源冷卻水輸入有水壓繼電器控制，冷卻水輸出有溫度開關表監控欠壓，超溫會發出報警并切斷電源。

配備輸出電壓表、輸出功率表、工作頻率表、輸入電流表、輸入電壓表、直流電壓表、直流電流表、控制板上裝有缺相顯示、逆變工作顯示。二臺爐可分別顯示中頻電壓、功率和工作頻率。

在電器控制柜內安裝有線路斷路器，為電源進線隔離開關和刀閘可見斷開點，具有短路保護，接地跳閘保護和缺相保護，熔斷器等。

電器柜門與斷電線路聯鎖，當電器柜門打開時主電源被切斷。照明燈亮，控制電源有電供檢查和維修使用，備有備插座。

電器原件設計合理，排放整齊，維修及更換零部件方便快捷，各大發熱元件及銅排全部按需要設置了合理的水冷。

設置有完成的保護系統，如：用傳感器對進線電流、電壓、槽路電流、電壓取信號，給雙閉環數字電路進行限流、限壓、過流過壓重復保護，有水溫、水壓保護等等。KK可控硅、KP可控硅都具有自關斷時間保護。
