中頻感應加熱爐常見的螺旋形感應器講解

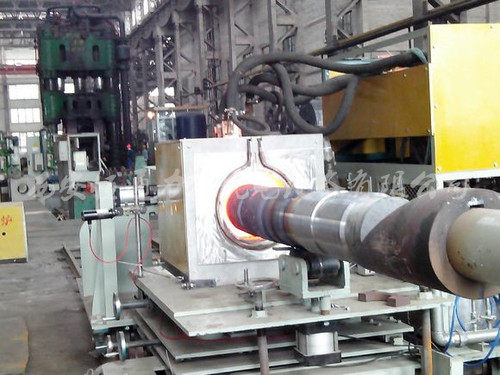

螺旋形中頻加熱感應器是用得最多的一種中頻加熱爐，可以用來加熱圓形、方形或矩形截面的毛坯。

(1)加熱圓柱形毛坯用的螺旋形感應器，感應線圈1是用方形或矩形純銅管繞制成的，用縱向木把線圈支撐起來。木條兩端用螺釘固緊在石

棉水泥板上。為了使整個感應器具有必要的剛度，用4根拉桿將兩塊石棉水泥板拉住，并用螺母壓緊。隔熱層用以提高熱效率;耐熱層用以保護隔熱層不被燒壞:導軌用以支撐毛坯，并引導毛坯送進。導軌是由非磁性鋼熱溫度的平條與管子焊接而成，加熱時通水冷卻。平條的厚度應不少于3 -4mm,管子的直徑通常選擇15 ~ 20mm。

為了改變線圈的長度與調整線圈的匝數而留有抽頭。在線圈的端頭有接線板，以便與電源母線連接。

感應線圈各匝間的絕緣有三種處理方式。

1)在純銅管上纏有無堿玻璃絲帶，并經過浸漆與烘干。

2)用1mm厚的絕緣板按感應線圈的內外徑尺寸制作成墊圈，并按徑向?qū)⒔^緣墊圈切斷，絕緣墊圈的數量比感應線圈匝數少一個。將這些絕緣墊圈插人線圈的匝間，形成連續的螺旋面。這樣，線圈的純銅管就不用纏絕緣層了。

3)利用空氣絕緣，即將感應線圈的匝間拉開，留出2 ~4mm的間院，這個間隙的大小視線圈純銅管的寬度而定，應使感應線圈匝間的絕緣系數g=0.8-0.92

當感應器很長或者感應線圈的匝數很多時，用一個水路冷卻，只有在足夠高的水壓下才能在純銅管里流過必要數量的水量。但在工廠里自來水的壓力- -般為(1.5-2) 10'Pa, 要保證線圈的冷卻，可將感應線圈分為幾段，各段并聯供水。

為了保護感應線圈在加熱時不被已加熱的毛坯燒壞，在線圈里裝有隔熱層與耐熱層。隔然層的作用一方面是保溫，同時也減少熱量傳給線圈。絕熱材料與其厚度根據毛坯的加熱濕度而定，可以使用高硅氧玻璃棉與硅酸鋁纖維氈，其厚度約為5~ 15mm。耐熱層是用耐火材料制成的，根據實際使用情況而定，在毛坯加熱溫度1000忙以下時，可以用無磁不銹鋼板制成襯套;當毛坯加熱溫度超過1000公時，必須使用陶瓷-類的耐火材料制作，如用剛玉材料或碳化硅材料，其耐急冷急熱性能較好，但碳化硅材料的導熱系數較高，傳熱損失會大一些。

用耐火材料制成的襯套，耐火材料制成的襯套不宜太長，最好不超過1m,否則制造比較困難。當感應器很長時，可以用幾個襯套連接起來使用。整個隔熱層與耐熱層的厚度不能太大，太大了使得毛坯與感應線圈之間的間隙增大，將降低感應器的功率因數與加熱效率，一般這二者的厚度取15 - 30mm,毛坯直徑大的取大值。

從國外引進的中頻感應加熱爐，感應線圈與耐火材料澆注成一體，面部分隔熱層與耐熱層，國內也有感應加熱爐生產廠使用這種的澆筑方式進行隔熱與耐熱。但在使用過程中，若發現澆注層有破損或感應線圈漏水時，感應線圈很難修補，只好更換新的感應線圈。

具有無水冷導軌的感應器，這種無水冷導軌的感應器用于較低溫度的加熱，如用于感應加熱有色金屬。其導軌是用無磁性不銹鋼的扁條制成。這種導軌制作簡單，電能的損耗小，但是磨損較大，使用壽命較短。由于這種導軌是放在感應器的耐熱襯套上，所以磨損后更換很便。對于不進行水冷的導軌，可以采用直徑8- 12mm的無磁性不銹鋼制成，使用方便。至于水冷導軌，在使用中是比較可靠的。如果毛坯整齊，沒有損傷導軌的毛刺，水冷導軌可以使用較長時間。但是導軌的冷卻水將帶走不少的毛坯熱量，毛坯與感應器導軌接觸的部分，其表面溫度較低，若在毛坯離開感應器后有一個均溫時間,可以彌補這個缺點，從而使毛坯的溫度均勻。

(4)加熱圓柱形毛坯用的螺旋形感應器外觀看到導軌的一端是固定在感應器的端板上，而導軌的另一端(感應器的出料端)不固定，以便在加熱過程中導軌可以自由伸縮。

(5)加熱方形毛坯用的螺旋形感應器，方形毛坯在感應器中的位置是它的橫截面對角線位于垂直面上，這種放置方式能保證方形毛坯與感應器的軸線更好地對準。水冷導軌是由兩根不銹鋼管并排組成，導軌的進料端固定感應器的端板上。這種感應器適合加熱方形尺寸較大的毛坯。

（6）毛坯的加熱溫度與感應線圈長度的關系。由于螺旋形感應器在軸向上的磁場強度是不變的，為了減少毛坯表面與中心的溫度差，只好使用較小的功率密度，即延長加熱時間，這就相應地需用較長的線圈，降低了加熱效率。從加快熱傳導的觀點考慮，可以設計比較短的線圈，即在線圈軸向上給予不同的磁場強度，成為三個不同磁場強度的區域。

用于加熱毛坯直徑為100mm的鐵磁材料，加熱溫度1200度，電流頻率1000Hz, 生產率2400kg/h, 功率為840kW.毛坯的表面溫度。在三個不同的磁場強度區域中,最大的磁場強度在線圈的進料端，使毛坯表面溫度很快升至居里點，在離開第一個區域的時候，溫度約為1000度。 第二個區域的磁場強度的螺旋形感應器較弱，其溫度上升較緩慢。在第三個區域，表面溫度實際上已達到熱成型所需要的溫度，這個區域的作用是使毛坯中心溫度與表面溫度均勻，輸入的功率基本上等于散熱損失。這種類型的感應器具有熱損失少及結構緊湊的特點，比恒定磁場強度的感應器優越，線圈的長度為恒定磁場強度線圈長度的60%。以上文章搜集與整理由恒通力特機電提供，如需轉載請注明：www.mixsoft.cn?西安恒通力特機電設備有限公司專業從事中頻電爐設備的生產、制造、銷售、服務及電氣控制于一體的實體公司，歡迎各界人士前來咨詢；電話：13709114009   18729067048
