3噸中頻熔煉電爐、鋼殼爐

3噸中頻熔煉爐功率一般選取范圍在1500KW-2000KW,根據用戶熔化的不同需求，選擇對應的功率配置，設備的組成部分由鋼結構爐殼、線圈、磁軛、油缸、電容器柜、水冷電纜、中頻電源、液壓站、傾爐操作臺等部分組成，由于設備配置有所不同從而影響價格差異較大，具體價格詳情咨詢：www.mixsoft.cn?

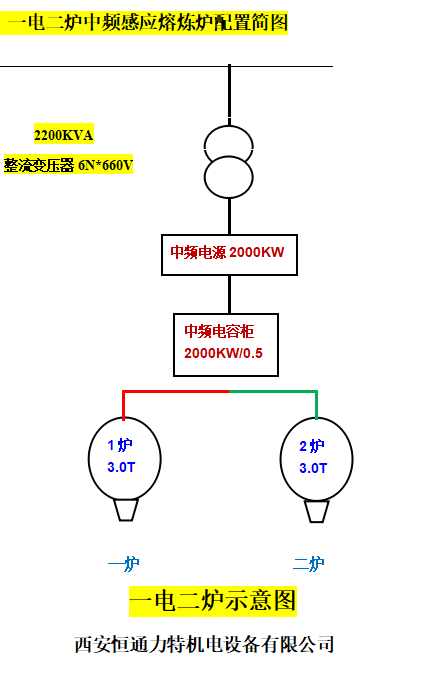

3噸熔煉爐配置示意圖：

磁軛采用武鋼高導磁率冷軋硅鋼片制造。硅鋼片的厚度為0.30mm。磁軛采用仿形結構，其內弧面的弧度與感應線圈的外圓弧度相同，使磁軛可以緊貼感應線圈外側，覆蓋率60%左右，最大限度的約束線圈向外發散的磁場，減少外磁路磁阻。漏磁約為15％；不會造成因爐體漏電而對操作人員有所影響。

磁軛由二側的不銹鋼板和不銹鋼夾件夾持，焊接固定。在二側的不銹鋼板上焊

有紫銅冷卻水管，用于冷卻磁軛。冷卻水管可以承受0.45Mpa水壓，15min內無泄漏。磁軛總裝后，彎曲度不大于4mm，理論中心線與實際中心線偏差不大于3mm。

（1）GW-3.0T中頻感應熔化爐技術參數：

中頻電源技術特性：

A. 為了減少中頻熔化電源工作時對電網產生的諧波干擾，1000kw以上的中頻電源采用12脈沖可控硅橋式整流線路。中頻熔化電源的整流變壓器采用了D/Y_-11，d₀接線形式，變壓器的二次有二組三相輸出，這二組輸出的線電壓相等，都是660V，但是相位相差30°。二組輸出分別接I和II組整流橋。

理論分析表明，通常的三相6脈沖可控硅橋式整流線路在工作時會對電網產生5次，7次，11次，13次和更高次的諧波干擾電流，這些諧波電流的大小分別是工頻基波電流的1/5，1/7，1/11和1/13。當中頻熔化電源的輸出功率比較大時，如果采用三相6脈沖可控硅橋式整流線路，它們工作時產生的諧波干擾有可能造成當?shù)仉娋W(wǎng)諧波超標（取決于當?shù)仉娋W(wǎng)的短路容量），或?qū)е履承┚茉O(shè)備和儀器不能正常工作。
